Futaba T6EXAP RC lähettimen ohjaustilan ja keskityksen vaihtaminen

Mikael Willberg

2.2.2011 English, Suomi 1 Projektit · Häkkeröinti Laitteisto

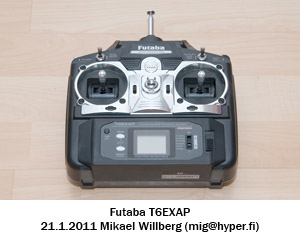

Ostin Futaba T6EXAP kauko-ohjaimen Aasiasta ja huomasin että ohjaustilaksi oli määritelty mode 1. Ohjaustilat vaikuttavat siihen miten eri toiminnot on määritelty ohjaussauvoille. Suosituimmat ohjaustilat ovat mode 1 sekä mode 2. Itse koen mode 2 ohjauksen luontevammaksi ja halusin käyttää sitä. Tämä ei ollutkaan aivan mutkatonta.

Seuraavassa taulukossa on lueteltu kaikki eri ohjaustilat.

	Vasen tikku		Oikea tikku
	Ylös, Alas	Vasen, Oikea	Ylös, Alas	Vasen, Oikea
Mode 1	Korkeusperäsin	Sivuperäsin	Kaasu	Siiveke
Mode 2	Kaasu	Sivuperäsin	Korkeusperäsin	Siiveke
Mode 3	Korkeusperäsin	Siiveke	Kaasu	Sivuperäsin
Mode 4	Kaasu	Siiveke	Korkeusperäsin	Sivuperäsin

Ohjaustilan asettaminen

Sammuta ohjain
Pidä pohjassa Mode sekä Select nappeja ja kytke ohjain päälle
Näyttöön tulee käytössä oleva ohjaustila, vaihda asetus "+, -" valitsimella
Sammuta ohjain

Ohjauksen keskityksen muuttaminen

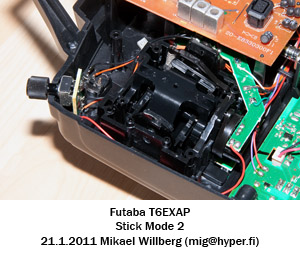

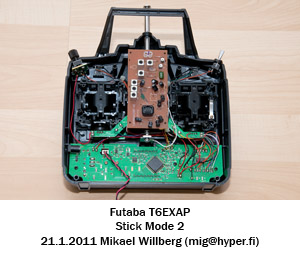

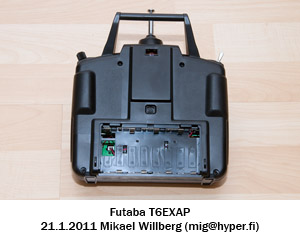

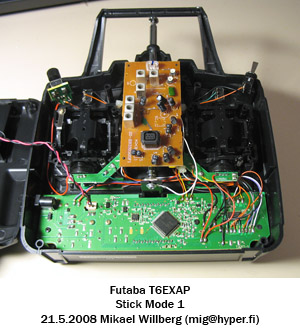

Normaalisti ohjaussauvat keskittyvät automaattisesti kaikkiin muihin ohjaussuuntiin paitsi kaasunsäätösuuntaan. Kun ohjaustilaa vaihdetaan, tulee keskitysasetukset vaihtaa vastaaviksi. Itselläni vikana oli se että kaasunsäätö keskittyi automaattisesti, kun taas korkeusperäsin ei, näiden keskitykset piti vaihtaa keskenään. Tämän toimenpide vaatii ohjaimen avaamisen.

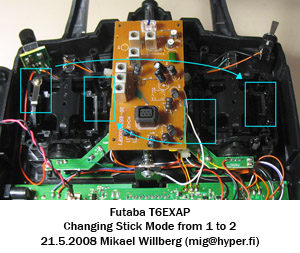

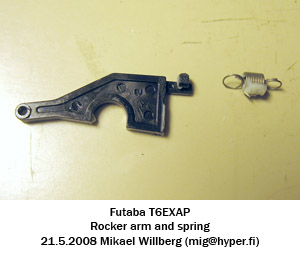

Keskittämisosa koostuu jousesta ja keinuvivusta, räikkä taas on ruuvilla kiinnitetty metalliliuska. Muutostani varten nämä tuli vaihtaa puolelta toiselle.
